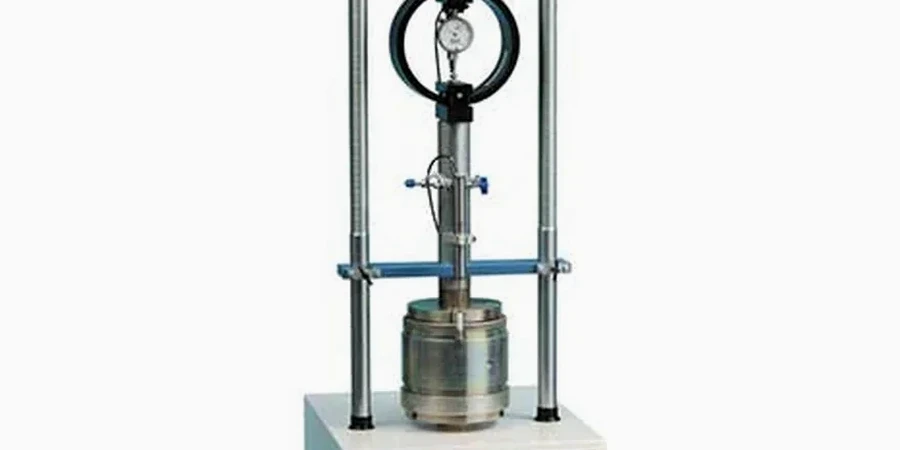

Sur les plateformes du bassin niortais, la transition entre les argiles du Marais poitevin et les calcaires karstifiés de la plaine calcaire réserve régulièrement des surprises. Quand on prépare une couche de forme ou une plateforme PF2, on a besoin d’un indice CBR qui reflète vraiment la sensibilité à l’eau du matériau compacté, pas une valeur extrapolée hâtivement. Notre équipe réalise l’essai CBR en immersion à 4 jours sur des éprouvettes moulées à l’énergie Proctor Normal ou Modifié, avec un contrôle strict de la densité sèche et de la teneur en eau, pour fournir un indice immédiat et un indice après immersion exploitables dès l’avant-projet. Nous utilisons régulièrement ce paramètre pour caler les épaisseurs de chaussée en couplant l’essai avec un essai à la plaque lorsque la portance in situ doit être vérifiée avant le coulage.
Un indice CBR après immersion qui s’effondre de 40 à 12 en quatre jours signale un sol qui pompe l’eau comme une éponge — aucun drainage ne compensera cette perte de portance.
Notre approche et périmètre
Considérations locales
Le gradient hydrique entre la Sèvre Niortaise et les coteaux calcaires crée un régime de saturation saisonnier qui pénalise lourdement les sols fins. Un matériau qui affiche un CBR immédiat de 25 au compactage peut s’effondrer à 8 après immersion si sa fraction argileuse dépasse 12 % et que le gonflement libre atteint 3 %. Dans l’agglomération niortaise, nous avons mesuré des écarts de 18 points entre l’indice immédiat et l’indice immergé sur des limons d’altération prélevés à moins de deux mètres de profondeur. Cette dégradation se traduit par un surdimensionnement de la structure de chaussée de l’ordre de 30 à 40 cm de grave supplémentaire si on ne la détecte pas à temps. Le risque est maximal sur les voiries communales à faible trafic où les budgets ne prévoient pas systématiquement une couche de forme traitée aux liants hydrauliques. Nous recommandons de doubler l’essai CBR par une identification GTR complète incluant la valeur de bleu de méthylène, surtout quand la teneur en eau naturelle dépasse l’optimum Proctor de plus de 2 points.
Cadre normatif
NF EN 13286-47:2021 — Mélanges traités et non traités aux liants hydrauliques — Partie 47 : Méthode d’essai pour la détermination de l’indice portant CBR, NF P 94-078:1997 — Sols : reconnaissance et essais — Indice CBR après immersion — Indice CBR immédiat — Indice Portant Immédiat, NF P 98-086:2019 — Dimensionnement structurel des chaussées routières — Application aux chaussées neuves, Guide technique « Réalisation des remblais et des couches de forme » (GTR, SETRA-LCPC, fascicules I et II)
Autres services liés
Essai Proctor Normal et Modifié
Détermination de la teneur en eau optimale et de la masse volumique sèche maximale, préalable indispensable au moulage des éprouvettes CBR conforme NF P 94-093.
Identification GTR complète
Analyse granulométrique par tamisage, valeur de bleu de méthylène et limites d’Atterberg pour classer le sol selon le guide GTR et anticiper son comportement sous immersion.
Dimensionnement de chaussée
Calcul des épaisseurs de couche de roulement, base et fondation selon le catalogue des structures types (NF P 98-086), en intégrant l’indice CBR, le trafic cumulé et la sensibilité au gel.
Paramètres typiques
Questions et réponses
Quelle est la durée totale d’un essai CBR en laboratoire, prélèvement compris ?
Le prélèvement de l’échantillon remanié en sacs sur site prend une demi-journée. En laboratoire, il faut compter 24 heures pour la préparation et le compactage des éprouvettes, puis 96 heures d’immersion continue, et enfin l’essai de poinçonnement qui dure environ 30 minutes. Le rapport d’essai est généralement disponible sous 6 jours ouvrés après réception de l’échantillon.
Quel est le coût d’un essai CBR en laboratoire pour un projet routier à Niort ?
Le prix d’un essai CBR sur une série de trois éprouvettes se situe entre 170 € et 260 €, selon que l’on demande l’indice immédiat seul ou l’indice après immersion avec suivi du gonflement. Ce tarif inclut le moulage, l’immersion, le poinçonnement et la rédaction du procès-verbal avec les courbes effort-enfoncement.
Quelle valeur de CBR est exigée pour une plateforme PF2 sous une chaussée souple ?
Pour une plateforme de classe PF2, le guide technique GTR recommande un indice CBR après immersion supérieur ou égal à 20. En dessous de ce seuil, il est nécessaire de prévoir une couche de forme en matériau d’apport ou un traitement aux liants hydrauliques pour atteindre la portance requise avant mise en œuvre des couches de chaussée.
